ERW 강관
제품 이름 :ERW 강관, 전기 저항 용접 파이프
크기:DN15-300mm
재료:Q195,Q235,Q355
벽 두께 :2mm ~ 20mm
파이프 엔드 :경마, 평범한, 그루브, 스레드
길이:1m ~ 12mtr
표면 처리 :베어, 검은 색, 아연 도금, anti - 부식 3pe pp/ep/fbe 코팅 et
기준:API 5L, ASTM A53, ASTM A795, BS1387, BS1139, ASTM A252, ISO65, DIN2440, EN10255, EN39, JIS3444, GB/T 3091 & GB/T13793.
설명:전기 저항 용접 강관은 평평한 강철 스트립을 원통형 모양으로 형성 한 다음 전기 저항 가열을 사용하여 이음새를 함께 용접하여 제조 된 강관의 한 종류입니다.
ERW 용접 강관 사양
일반적으로 ERW 파이프의 최대 외경은 24 인치입니다. 중국에서 가장 전문적인 ERW 스틸 파이프 제조업체 중 하나 인 YouFA는 26 인치 이상의 크기에 도달 할 수 있습니다. 크기에 대한 자세한 내용은 문의하십시오연락하다Youfa.
| 표준 벽 두께 |
|
|||||||||
| 인치 | 외부 직경 | Sch 10wt | Sch 20wt | Sch 40wt | Sch 60wt | Sch 80wt | Sch 100wt | SCH 160WT | xxs | |
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | ||
| 1/4" | 13.7 | 2.24 | 3.02 | |||||||
| 3/8" | 17.1 | 2.31 | 3.2 | |||||||
| 1/2" | 21.3 | 2.11 | 2.77 | 3.73 | 4.78 | 7.47 | ||||
| 3/4" | 26.7 | 2.11 | 2.87 | 3.91 | 5.56 | 7.82 | ||||
| 1" | 33.4 | 2.77 | 3.38 | 4.55 | 6.35 | 9.09 | ||||
| 1-1/4" | 42.2 | 2.77 | 3.56 | 4.85 | 6.35 | 9.7 | ||||
| 1-1/2" | 48.3 | 2.77 | 3.68 | 5.08 | 7.14 | 10.15 | ||||
| 2" | 60.3 | 2.77 | 3.91 | 5.54 | 8.74 | 11.07 |
|
|||
| 2-1/2" | 73 | 3.05 | 5.16 | 7.01 | 9.53 | 14.02 | ||||
| 3" | 88.9 | 3.05 | 5.49 | 7.62 | 11.13 | 15.24 | ||||
| 3-1/2" | 101.6 | 3.05 | 5.74 | 8.08 | ||||||
| 4" | 114.3 | 3.05 | 4.5 | 6.02 | 8.56 | 13.49 | 17.12 | |||
| 5" | 141.3 | 3.4 | 6.55 | 9.53 | 15.88 | 19.05 | ||||
| 6" | 168.3 | 3.4 | 7.11 | 10.97 | 18.26 | 21.95 | ||||
| 8" | 219.1 | 3.76 | 6.35 | 8.18 | 10.31 | 12.7 | 15.09 | 23.01 | 22.23 | |
| 10" | 273 | 4.19 | 6.35 | 9.27 | 12.7 | 15.09 | 18.26 | 28.58 | 25.4 |
|
| 12" | 323.8 | 4.57 | 6.35 | 10.31 | 14.27 | 17.48 | 21.44 | 33.32 | 25.4 | |
| 14" | 355 | 6.35 | 7.92 | 11.13 | 15.09 | 19.05 | 23.83 | 36.71 | ||
| 16" | 406 | 6.35 | 7.92 | 12.7 | 16.66 | 21.44 | 26.19 | 40.49 | ||
| 18" | 457 | 6.35 | 7.92 | 14.27 | 19.05 | 23.83 | 29.36 | 46.24 | ||
| 20" | 508 | 6.35 | 9.53 | 15.09 | 20.62 | 26.19 | 32.54 | 50.01 | ||
| 22" | 559 | 6.35 | 9.53 | 22.23 | 28.58 | 34.93 | 54.98 | |||
| 24" | 610 | 6.35 | 9.53 | 17.48 | 24.61 | 30.96 | 38.89 | 59.54 | ||
ERW 강 파이프 표면 처리
YouFA 강관은 ERW 강관에 다양한 최종 처리 방법을 제공 할 수 있습니다.

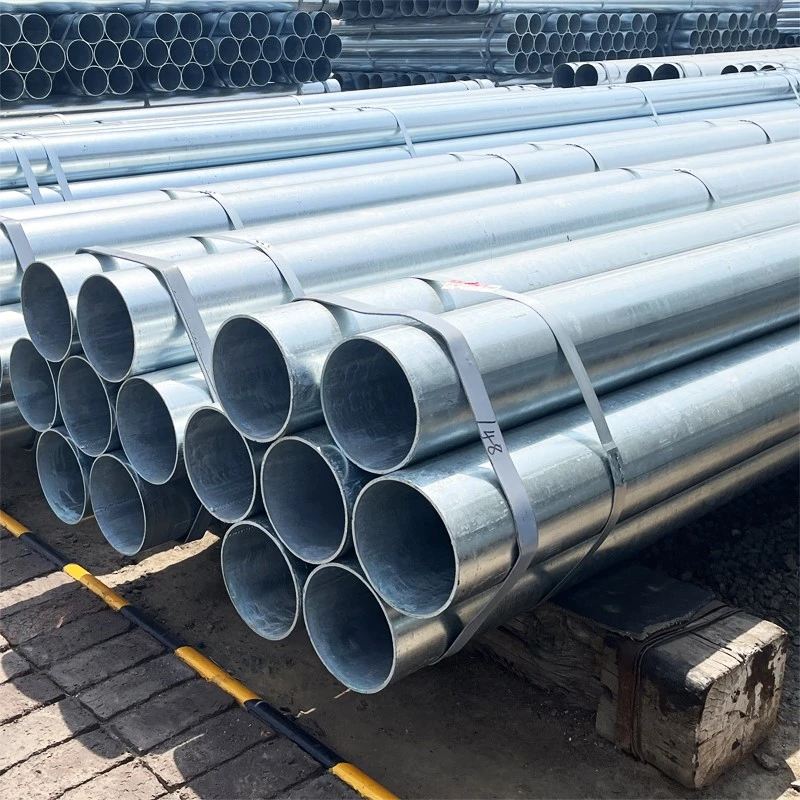

아연 도금, 검은 색, 오일 링, anti - 부식 3pe/fbe 코팅 등
ERW 용접 강철 튜브 표준
YouFA Group은 ASTM, API, JIS, BSI, EN 표준 API, JIS, CE 및 ISO 인증에 고품질 제어 ERW 강관을 제공합니다.
| YouFA에는 전용 강 파이프 품질 및 테스트 센터가 있습니다. | ||
 |
 |
 |
| 직접 읽기 분광기 | 임팩트 테스터 | 파이프 벤드 테스트 머신 |
YouFA 인증서
| 기준 | 수업 | 등급 | 화학 분석 (%) | 기계적 특성 (최소) (MPA) | ||||
| C | MN | P | S | 인장 강도 | 항복 강도 | |||
| API 5L | PSL1 | B | 0.26 | 1.2 | 0.03 | 0.03 | 414 | 241 |
| X42 | 0.26 | 1.3 | 0.03 | 0.03 | 414 | 290 | ||
| X46 | 0.26 | 1.4 | 0.03 | 0.03 | 434 | 317 | ||
| X52 | 0.26 | 1.4 | 0.03 | 0.03 | 455 | 359 | ||
| X56 | 0.26 | 1.4 | 0.03 | 0.03 | 490 | 386 | ||
| X60 | 0.26 | 1.4 | 0.03 | 0.03 | 517 | 414 | ||
| X65 | 0.26 | 1.45 | 0.03 | 0.03 | 531 | 448 | ||
| X70 | 0.26 | 1.65 | 0.03 | 0.03 | 565 | 483 | ||
| PSL2 | B | 0.22 | 1.2 | 0.025 | 0.015 | 414 | 241 | |
| X42 | 0.22 | 1.3 | 0.025 | 0.015 | 414 | 290 | ||
| X46 | 0.22 | 1.4 | 0.025 | 0.015 | 434 | 317 | ||
| X52 | 0.22 | 1.4 | 0.025 | 0.015 | 455 | 359 | ||
| X56 | 0.22 | 1.4 | 0.025 | 0.015 | 490 | 386 | ||
| X60 | 0.22 | 1.4 | 0.025 | 0.015 | 517 | 414 | ||
| X65 | 0.22 | 1.45 | 0.025 | 0.015 | 531 | 448 | ||
| X70 | 0.22 | 1.65 | 0.025 | 0.015 | 565 | 483 | ||
| X80 | 0.22 | 1.85 | 0.025 | 0.015 | 621 | 552 | ||
ERW 카본 강관 제조
전기 저항 용접 탄소 강 파이프 생산에서 몇 단계는 최종 제품의 품질과 성능에 큰 영향을 미치므로 특별한주의를 기울여야합니다.
스트립 형성
직경 및 벽 두께를 포함한 결과 파이프의 치수는이 단계에 따라 다르며, 용접을 위해 함께 가져올 때 스트립의 가장자리의 정렬에 대한 특정주의를 지불해야합니다.
용접
용접의 품질은 파이프가 내부 및 외부 압력을 견딜 수있는 능력뿐만 아니라 부식 및 기계적 손상에 대한 저항을 결정합니다.
검사 및 테스트
탄소강의 기계적 특성을 확인하기 위해 인장 시험 및 경도 테스트와 같은 기계 테스트를 수행해야합니다. 파이프의 직경, 벽 두께 및 길이를 갖도록하려면 차원 검사가 중요합니다.
ERW 튜브 포장 및 로딩
 |
 |
 |
 |
 |
1. 파이프 끝의 양면에 막힌 플라스틱 캡
2. 강철 스트래핑 및 운송 손상으로 피해야합니다.
3. 번들 표지판은 균일하고 일관성이 있어야합니다
4. 강관의 동일한 번들 (배치)은 동일한 용광로에서 가져와야합니다.
5. 강관은 동일한 용광로 번호, 동일한 강철 등급, 동일한 사양을 갖습니다.

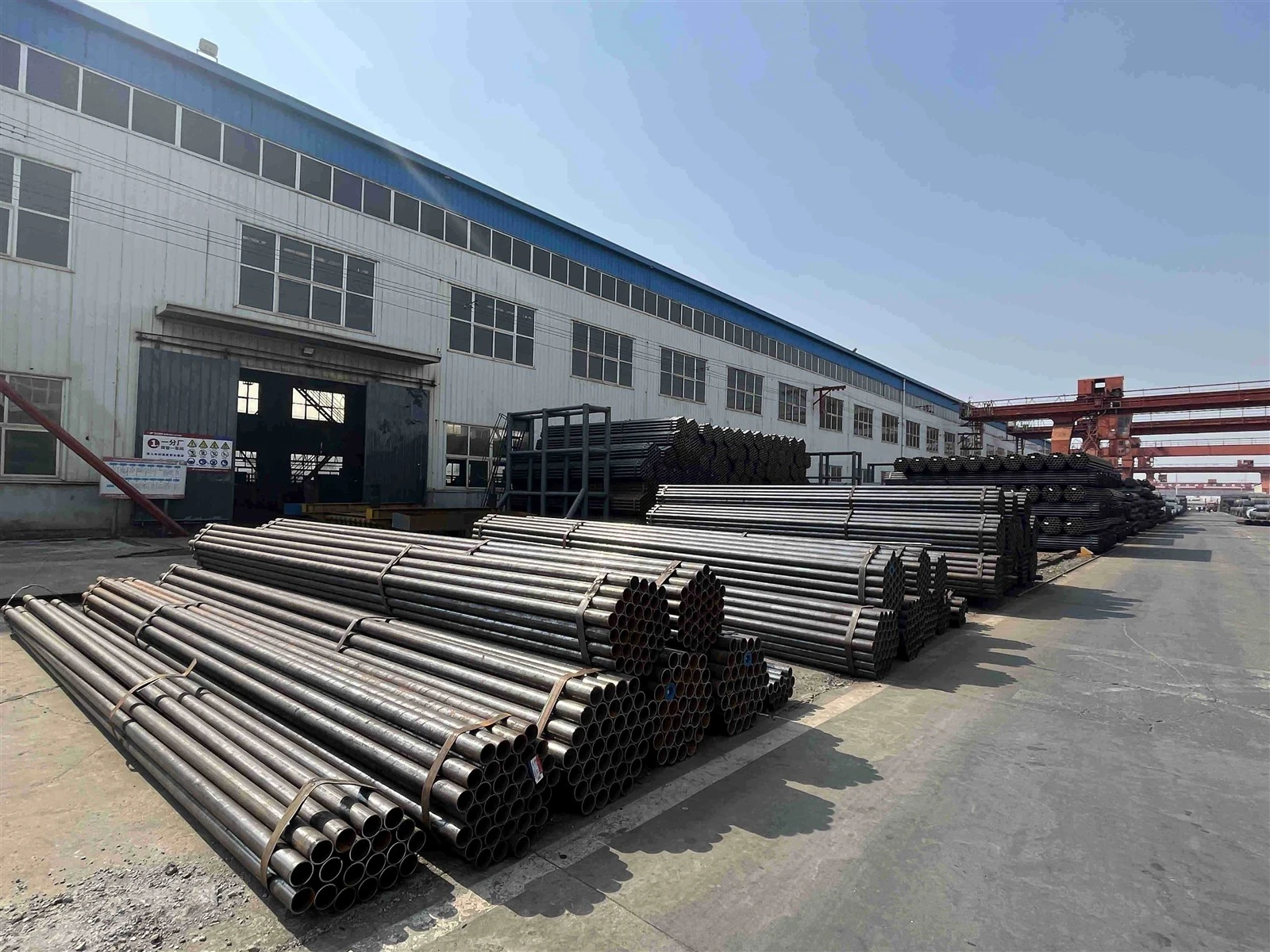

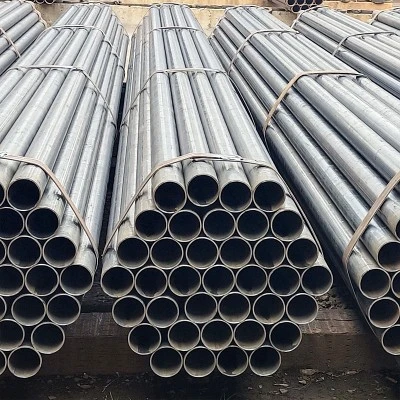

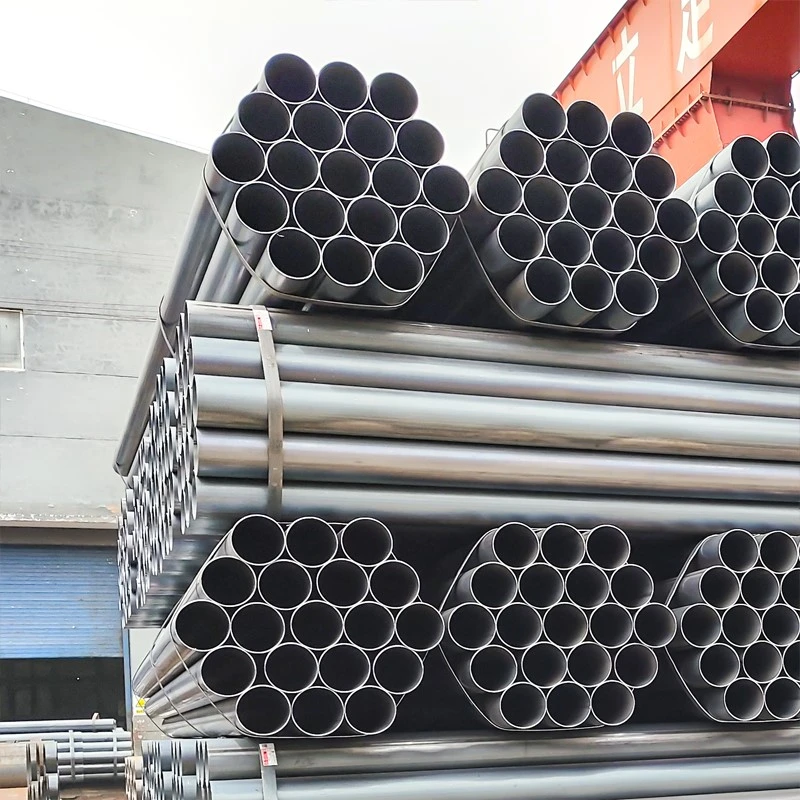

erw round 튜브 제품
ERW 파이프 응용 프로그램
건축 구조 :기둥과 빔에 사용되어 건물의 무게를 유지하고 바람, 중력 및 지진력과 같은 다양한 하중을 견딜 수있는 프레임 워크를 형성하는 데 필요한 구조적지지를 제공합니다.
배관 및 난방 :ERW 파이프는 음주, 목욕 및 위생과 같은 다양한 목적으로 물을 운송하는 데 사용됩니다. 또한 온수 또는 증기를 순환하기 위해 가열 시스템에 사용됩니다.
석유 및 가스 :원유, 천연 가스 및 기타 석유 제품을 장거리로 운송하는 데 사용됩니다. 또한 석유 및 가스 탐사 및 생산에서 ERW 파이프는 웰 보어를 보호하고 자원 추출을 용이하게하기 위해 우물의 케이싱 및 튜브로 사용됩니다.
기계 및 장비 :ERW 파이프는 샤프트, 실린더 및 구조 지지자로 사용할 수 있습니다. ERW 파이프는 다른 기계의 특정 요구 사항에 따라 사용자 정의 및 처리 될 수 있으며, 필요한 기계적 특성 및 내구성을 제공합니다.
가구와 장식 :ERW 파이프는 구부러져 고유 한 모양으로 용접되어 의자, 테이블 및 선반을 만들 수 있습니다. 난간 디자인 및 조명기구와 같은 장식 품목에서 ERW 파이프는 세련되고 산업적인 외관을 추가합니다.
농업:ERW 파이프는 관개 시스템에 사용되어 물을 들판으로 운반 할 때마다 농업 기계 및 헛간 및 저장 구조와 같은 장비 건설에 사용됩니다.
스포츠 및 레크리에이션 :ERW 파이프는 농구 후프, 축구 골대 및 피트니스 장비와 같은 스포츠 장비 제조에 사용됩니다.
왜 Youfa 강관을 선택합니까?
Tianjin Youfa Steel Pipe Group Co., Ltd.는 2000 년 7 월 1 일에 설립되었으며 YouFA는 대규모 철강 제품 제조 기업입니다. 2020 년 12 월, YouFA Group은 상하이 증권 거래소의 주요 보드에 성공적으로 착륙했습니다. 우리는 주로 ERW 강관, 아연 도금 강관, 중공 스틸 파이프, SSAW 강관, 플라스틱 라이닝 복합 파이프, 플라스틱 코팅 강관, 스테인리스 스틸 파이프 및 파이프 피팅 및 스캐 폴딩 등을 제조합니다.
우리는 많은 고객과의 긴 - 용어 협력을 구축했으며 전 세계 고객들로부터 칭찬을 받았습니다. 규범 적 QAS에서는 API5L, ISO9001, ISO14000, ISO18000, FPC, BSI 및 UL/FM 품질 시스템의 인증서를 획득했습니다.
카본 스틸 파이프는 API 5L, ASTM A53/A500, ASTM A795, EN10219/10255, BS1387, BS1139, EN39, ISO65, DIN2440, JIS G3444/3466 등을 충족하며 제 3자가 승인합니다. 그들은 석유 및 천연 가스, 저압 액체 및 미네랄 분말 전달, 산업 및 민간 건설 분야 및 더미에 널리 사용됩니다.
일부 일반적인 유형의 API 파이프

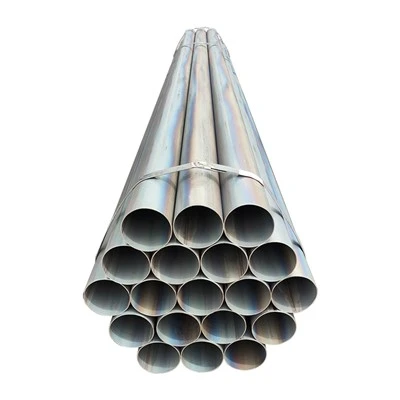

API 5L 라인 파이프
API 5L 파이프 라인은 파이프 라인에서 긴 - 거리의 오일 및 천연 가스의 거리 운송에 사용됩니다. x42, x52, x60, x70 및 더 높은 레벨과 같은 레벨이 다릅니다. 각 레벨에는 특정 기계적 특성이 있으며 일반적으로 압력 요구 사항이 높을수록 사용 된 레벨이 높아집니다.
API 5ct 케이스 및 튜브
API 5CT는 석유 및 가스 우물에 사용되어 웰 보어에 대한 구조적지지를 제공합니다. 각 유형의 케이싱에는 특정 기계적 특성 및 성능 특성이 있으며, 일반적인 등급에는 J55, K55, N80 및 P110이 포함됩니다.
API 5DP 드릴 파이프
API 5DP 드릴 파이프는 높은 - 강도 강철로 만들어진 중공 관형 구조입니다. 도구 조인트로 알려진 나사산 연결은 드릴 파이프 섹션 사이에 강력하고 신뢰할 수있는 연결을 제공해야하며 -} -}을 견딜 수 있어야합니다.
ASTM A53과 A795의 차이점은 무엇입니까?
ASTM A53 ERW 파이프
기술 요구 사항 :
A 등급 및 B 등급 탄소강을 사용할 수 있습니다. A 등급의 탄소 함량은 일반적으로 0.25%미만이며, 최소 인장 강도는 약 415mpa이고 항복 강도는 최소 240mpa입니다. 용접 성 및 가공성이 우수하며 일반적인 파이프 라인 응용 분야에 적합합니다. G 등급 B 탄소 함량은 일반적으로 0.30%, 최소 인장 강도는 485 MPa 및 290 MPa 이상의 항복 강도입니다. 석유 및 가스 파이프 라인과 같은 고강도 응용 분야에 적용 할 수 있습니다.
애플리케이션:
건물 구조물의 석유 및 가스 운송, 물 및 가스 공급 및 일반 산업용 유체 운송

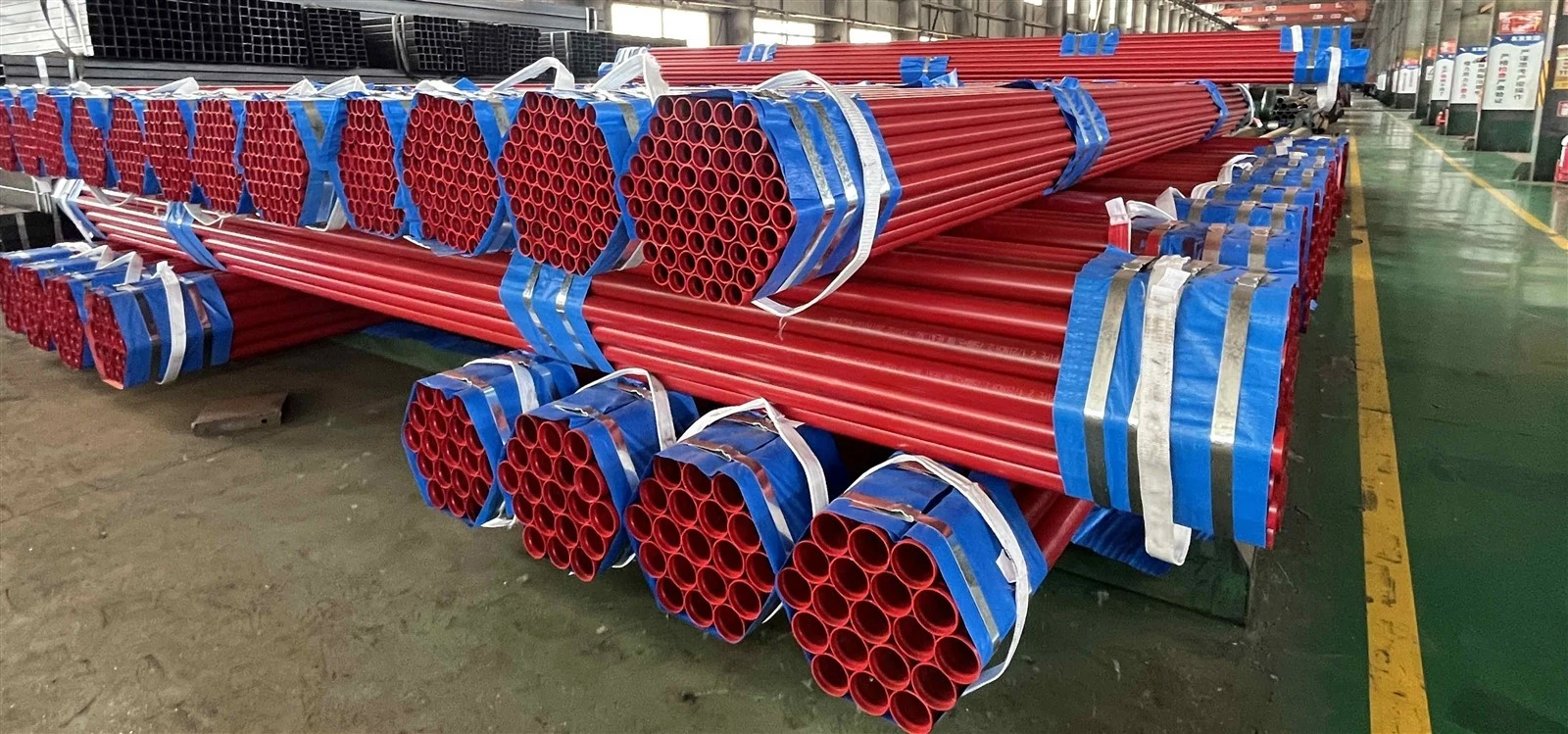

ASTM A795 ERW 튜브
기술 요구 사항 :
최소 인장 강도는 일반적으로 450 MPa 이상이며 소방 서비스 압력 하에서 변형 또는 파열을 방지하기 위해 항복 강도가 높습니다. 신장 요구 사항은 또한 더 나은 충격 저항을 위해 25% 이상 높습니다. 파이프가 고온, 빠른 냉각 및 화재 중 잠재적 인 영향을받을 수 있으므로 충격 강인성을 강조합니다.
애플리케이션:

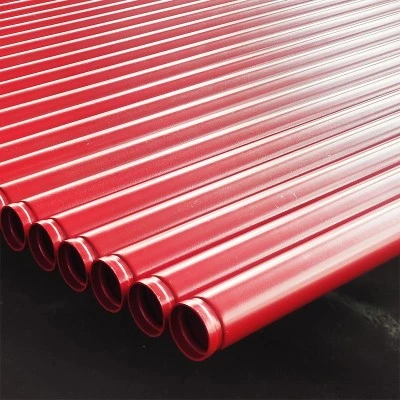

자동 스프링클러 시스템 및 소화전 시스템과 같은 화재 억제 시스템에 주로 사용
ERW 강관에 대한 궁극적 인 FAQ 가이드
ERW의 의미는 무엇입니까?
+
-
ERW는 제조 공정을 의미하며 전류는 결합되는 금속 조각의 이음새에서 열을 생성하는 데 사용됩니다.이 열은 금속이 함께 녹고 융합되어 용접 조인트를 만듭니다. 이 방법은 일반적으로 평평한 강철 스트립을 관형 모양으로 형성하여 강철 파이프를 만드는 데 사용됩니다. 그런 다음 전기 저항 가열을 사용하여 세로 이음새를 용접합니다.
ERW 재료의 등급은 무엇입니까?
+
-
카본 스틸 ERW 파이프의 경우 일반적인 등급은 종종 ASTM과 같은 표준을 기반으로 분류됩니다.
ASTM A53 : 2 등급의 탄소 강 파이프 - A 등급 및 B 등급이 포함되어 있습니다. 이는 산업 및 건축 환경에서 물, 오일 및 가스와 같은 유체를 운반하는 데 일반 배관 응용 분야에서 널리 사용됩니다.
API 5L :이 사양은 파이프 라인에 적용되며 X42, X52, X60, X70 등과 같은 다양한 등급을 정의합니다. 이는 석유 및 가스 산업에 사용되며 고압과 가혹한 환경을 견딜 수 있습니다.
파이프의 APL 등급은 무엇입니까?
+
-
파이프 라인에서 오일 및 가스를 운반하는 데 사용되는 API 5L 라인 파이프에는 일반 등급에는 X42, X52, X60, X65, X70 및 X80이 포함됩니다. 이 명칭의 숫자는 파이프 재료의 최소 항복 강도를 제곱 인치 (PSI) 당 파운드로 나타냅니다. 따라서 X52 파이프의 최소 항복 강도는 약 52000psi이며, X60 파이프의 최소 항복 강도는 약 60,000psi입니다. 숫자가 증가하면 파이프의 강도 및 성능 요구 사항도 증가합니다.
+
-
+
-
