~ 안에카본 스틸 배관Systems, Sch (Schedule), STD (표준) 및 XS (Extra Strong)는 파이프의 벽 두께를 정의하는 분류입니다.
벽 두께
파이프 일정은 파이프 벽 두께를 설정합니다. 파이프의 벽 두께를 증가 시키면 파이프의 기계적 강도가 증가하여 더 높은 설계 압력을 처리 할 수 있습니다.
- SCH 강관 : 파이프의 다른 벽 두께를 나타내는 일련의 숫자입니다. 예를 들어, SCH 10, SCH 20, SCH 40, SCH 80 등. SCH 수가 높을수록 파이프 벽이 두껍다.
- STD 강관 : 가장 일반적인 파이프 크기의 경우 SCH 40에 해당합니다. 많은 일반 - 목적 응용 프로그램에 적합한 표준 벽 두께를 나타냅니다.
- XS 강관 : 최대 NPS 10 "(DN250)의 파이프의 경우 SCH 80과 동일합니다. XS는 STD보다 벽이 두껍습니다.
| 직경 | 벽 두께 | |||||
| DN | 인치 | ASME | std | SCH40 | xs | SCH80 |
| 15 | 1/2" | 21.3 | 2.77 | 2.77 | 3.73 | 3.73 |
| 20 | 3/4" | 26.7 | 2.87 | 2.87 | 3.91 | 3.91 |
| 25 | 1" | 33.4 | 3.38 | 3.38 | 4.55 | 4.55 |
| 32 | 1.1/4" | 42.2 | 3.56 | 3.56 | 4.85 | 4.85 |
| 40 | 1.1/2" | 48.3 | 3.68 | 3.68 | 5.08 | 5.08 |
| 50 | 2" | 60.3 | 3.91 | 3.91 | 5.54 | 5.54 |
| 65 | 2.1/2" | 73 | 5.16 | 5.16 | 7.01 | 7.01 |
| 80 | 3" | 88.9 | 5.49 | 5.49 | 7.62 | 7.62 |
| 90 | 3.1/2" | 101.6 | 5.74 | 5.74 | 8.08 | 8.08 |
| 100 | 4" | 114.3 | 6.02 | 6.02 | 8.56 | 8.56 |
| 125 | 5" | 141.3 | 6.55 | 6.55 | 9.53 | 9.53 |
| 150 | 6" | 168.3 | 7.11 | 7.11 | 10.97 | 10.97 |
| 200 | 8" | 219.1 | 8.18 | 8.18 | 12.7 | 12.7 |
| 250 | 10" | 273 | 9.27 | 9.27 | 12.7 | 15.09 |
| 300 | 12" | 323.8 | 9.53 | 10.31 | 12.7 | 17.48 |
Sch 40 파이프는 STD 파이프와 동일합니까?
핵심 사항 :
NPS 1/8 "~ 10"의 경우 STD 강관 ≈ Schedule 40 강관 40 강 파이프.

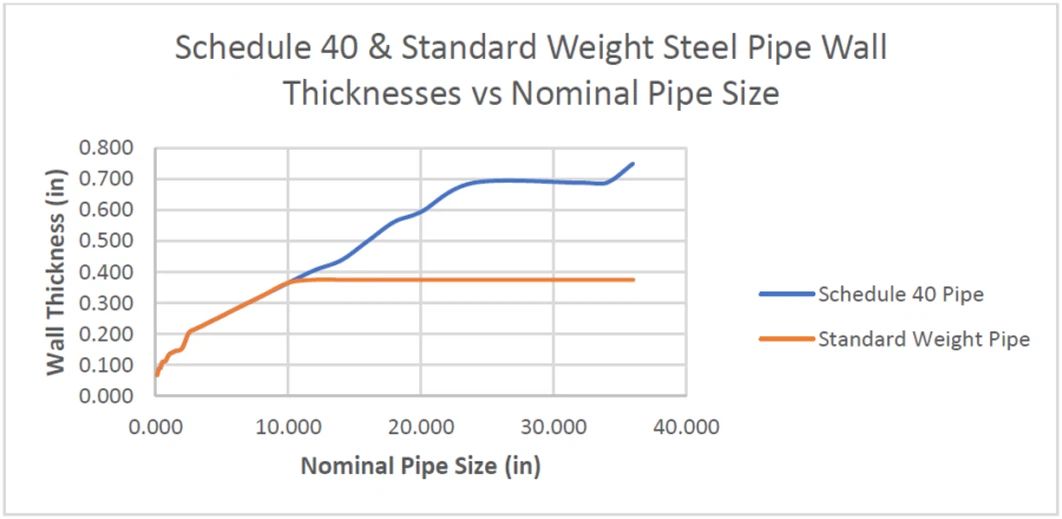

스케줄 40 강관 및 표준 무게의 두 열을 자세히 살펴보십시오. 10- 인치 파이프 크기를 통해 벽 두께는 동일하며 스케줄 40과 표준 무게는 종종 상호 교환 적으로 사용됩니다. 그러나 파이프 및 피팅 크기를 10- inch보다 큰 피팅을 처리하기 시작하면 벽 두께가 발산되는 것을 볼 수 있습니다. 표준 중량 파이프 고원의 벽 두께는 12- 인치 크기로 동일하게 유지되는 반면, 스케줄 40 파이프의 벽 두께는 파이프 크기에 따라 계속 증가합니다.
XS 파이프와 Sch 80 파이프가 동일합니까?
핵심 사항 :
NPS 1/8 "~ 8"의 경우 XS 강관 ≈ 스케줄 80 강관.
NPS 10 "이상의 경우 XS는 거의 사용되지 않습니다

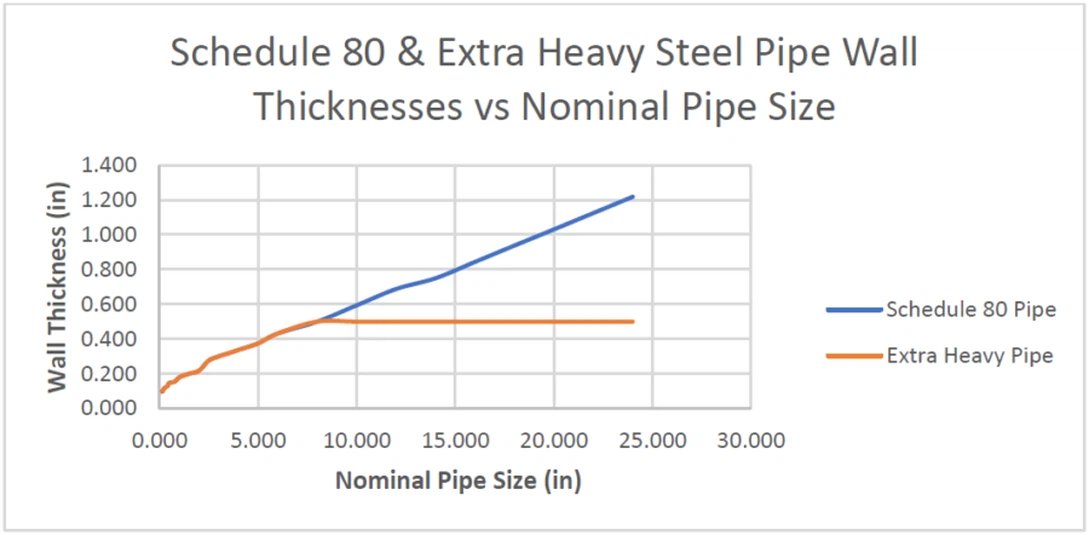

이 두 가지가 8- 인치 크기의 파이프에서 추가로 무거운 벽 두께가 동일하게 분기된다는 점을 제외하고는 스케줄 80 강관 및 여분의 중장기 파이프 및 파이프 피팅에 대해서도 마찬가지입니다.
